Anexo 8: Política de Navegación Visual por Aprendizaje por Refuerzo — Diseño Propuesto como Cuarto Brazo¶

Este anexo desarrolla el diseño técnico de un cuarto brazo de comparación experimental (rl) basado en aprendizaje por refuerzo visual (Reinforcement Learning, RL), propuesto como trabajo futuro en §12.4. El brazo rl no está implementado en el sistema evaluado en el capítulo 11; este anexo especifica su arquitectura, espacio de observaciones y acciones, función de recompensa, protocolo de entrenamiento y posición en el conjunto de hipótesis experimentales de la tesis, de forma que sirva como base técnica para la etapa de implementación.

El planteamiento es complementario — no alternativo — a los avances del Anexo 3 (LoRA) y del Anexo 4 (gramáticas restringidas): mientras esos dos anexos proponen especializar la capa deliberativa existente (VLM), el brazo rl propone reemplazar la capa táctica completa por una política neuronal entrenada por interacción directa con el entorno, en el mismo nivel de abstracción que ocupa actualmente evasive_node + reactive_node.

A8.1 Posición en la arquitectura jerárquica¶

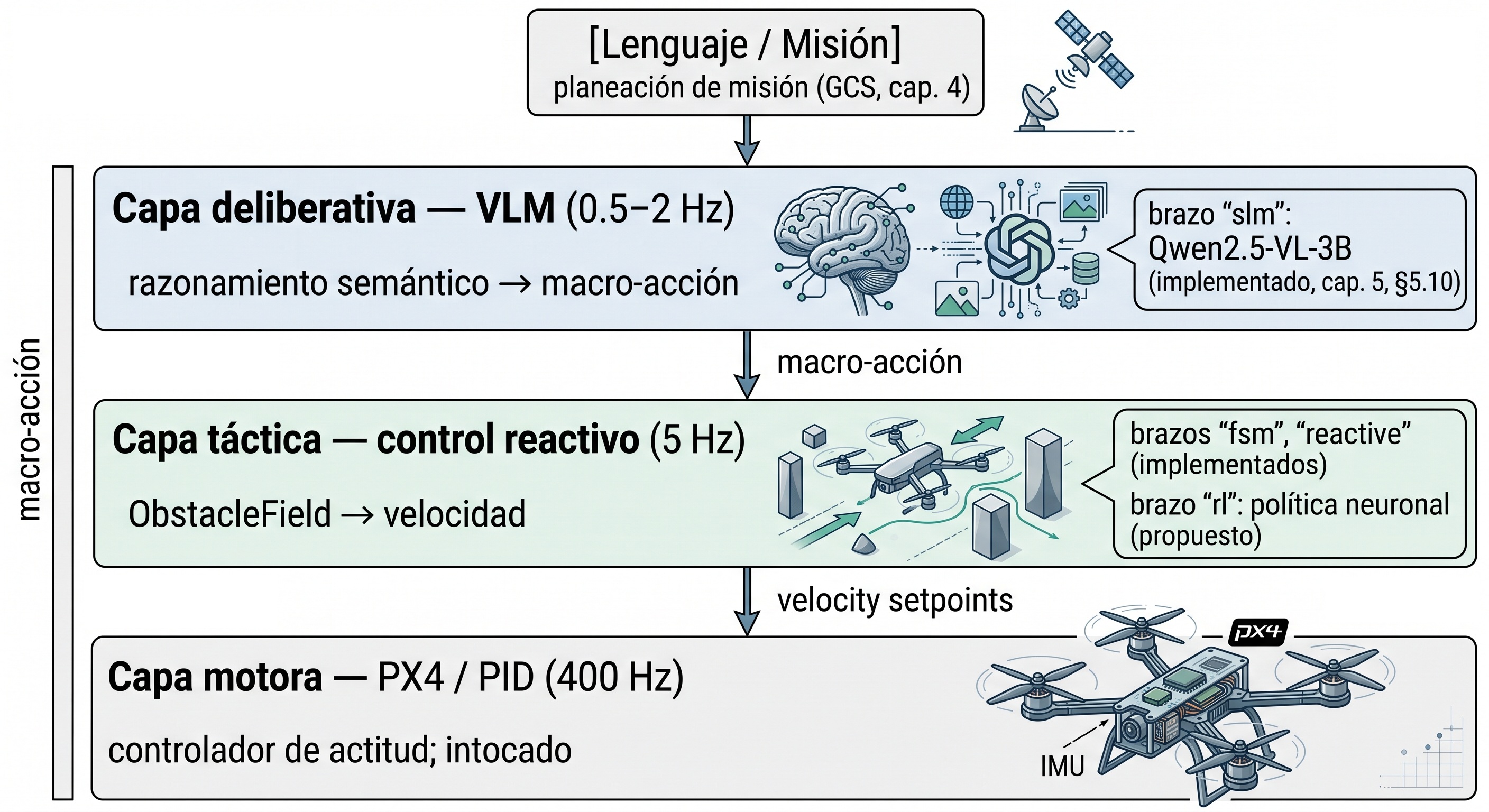

El sistema implementado en esta tesis opera en tres capas de abstracción temporal diferenciada:

El brazo rl ocupa la capa táctica: recibe el frame RGB actual, el ObstacleField producido por FlowTTCEstimator y la telemetría de guiado (waypoint_guidance), y produce directamente una macro-acción del mismo vocabulario que usan fsm_node y evasive_node. La capa estratégica del VLM sigue activa en modo jerárquico: puede inyectar sub-metas en coordenadas del mundo (inject_corner) y resolver atascos duros con el barrido deep_vlm, igual que con los brazos existentes (cap. 5, §5.10, §5.12).

Esta posición garantiza que la comparación de los cuatro brazos (reactive, fsm, slm, rl) mida exclusivamente quién elige mejor la táctica, no quién tiene mejor lógica de seguridad ni mejor infraestructura de actuación, ya que los cuatro comparten:

El mismo ObstacleField como entrada perceptual.
El mismo action_to_command() como traductor a cinemática.
Las mismas salvaguardas de motor_node (corrección de altitud, target_yaw).
El mismo WaypointTracker para el guiado a waypoints.

A8.2 Espacio de observaciones¶

Se propone un espacio de observación de tres componentes, idénticos a los que ya produce el lazo en cada ciclo (sin nuevos sensores):

obs = {
    "rgb":      np.ndarray,   # shape (H, W, 3) — frame RGB del ciclo actual
    "ttc_field": np.ndarray,  # shape (3, 3, 3) — ObstacleField: [ttc, occ, conf] × 9 celdas
    "nav":      np.ndarray,   # shape (6,) — [dist_wp, bearing_err, vx, vy, vz, alt]
}

rgb (entrada visual). El mismo frame que capture_node ya produce. Para el entrenamiento se escala a 84 × 84 px, suficiente para que una CNN pequeña extraiga patrones de textura y borde sin el costo de resolución completa. Se puede extender a frame_history (dos frames consecutivos, igual que el VLM) para que la política infiera dirección de movimiento.

ttc_field (campo de obstáculos serializado). El ObstacleField se serializa como un tensor 3×3×3: para cada celda de la grilla, los tres valores son TTC, ocupación y confianza. Esta representación preserva la estructura espacial del campo sin exponer al modelo los internos del estimador de flujo óptico. La política aprende implícitamente el significado de cada componente durante el entrenamiento, igual que el VLM lo aprende del texto de summary_text().

nav (estado de guiado). Distancia al waypoint activo, error de rumbo (bearing_err_deg), velocidades actuales y altitud. Estos seis escalares proporcionan el contexto cinemático necesario para que la política distinga "atascado contra obstáculo frontal" de "girando hacia el waypoint".

Opción B — end-to-end puro. Una alternativa más ajustada al objetivo de bajo costo de sensor es usar solo rgb como observación. Es más difícil de entrenar (la política debe aprender implícitamente el TTC y la geometría de obstáculos), pero produce un sistema sin dependencia del estimador de flujo óptico — relevante si se quiere transferir a un drone real donde la calibración del flujo es incierta.

A8.3 Espacio de acciones¶

Se propone un espacio discreto de seis acciones, alineado con PROMPT_ACTIONS del nodo deliberativo (§8.3, §5.14):

Índice	Macro-acción	Semántica
0	`MANTENER_RUMBO`	Avanzar hacia el waypoint activo
1	`EVADIR_IZQUIERDA`	Evasión lateral izquierda
2	`EVADIR_DERECHA`	Evasión lateral derecha
3	`GANAR_ALTURA`	Ascender para sobrevolar obstáculo
4	`PERDER_ALTURA`	Descender con avance lento
5	`FRENAR`	Detener el drone (hover)

La traducción a comandos cinemáticos es idéntica a la de los brazos existentes (action_to_command(), §5.14): la política neuronal nunca genera velocidades directamente, lo que garantiza que las maniobras elegidas sean físicamente seguras y respeten las mismas saturaciones y convenciones de Body Frame que los brazos fsm y slm.

Espacio continuo (extensión futura). Una vez que el brazo discreto haya convergido, se puede reemplazar el cabezal de política por un Box(low=-1, high=1, shape=(4,)) correspondiente a \([v_x, v_y, v_z, \dot\psi]\) normalizados. El espacio continuo permite maniobras más suaves y eficientes, pero requiere guardar los límites cinemáticos como restricciones en la función de recompensa o como proyección post-acción.

A8.4 Función de recompensa¶

La función de recompensa combina cuatro términos con signos y pesos diferenciados:

\[r_t = w_{\text{prog}} \cdot \Delta d_t + w_{\text{col}} \cdot c_t + w_{\text{near}} \cdot n_t + w_{\text{arr}} \cdot a_t - w_{\text{time}} \cdot \Delta t\]

donde:

\(\Delta d_t = d_{t-1} - d_t\) es la reducción de distancia al waypoint activo en el ciclo \(t\) (positivo = progreso, negativo = retroceso).
\(c_t \in \{0, -1\}\): penalidad dura de colisión. Se activa cuando telemetry["collision"] = True (flag de AirSim). Domina sobre todos los demás términos para que la primera prioridad aprendida sea la evitación de obstáculos.
\(n_t = -\text{clip}(1/\text{TTC}_{\min} - 1/T_{\text{safe}},\, 0,\, 1)\): penalidad suave de proximidad, proporcional al exceso de peligro por encima del umbral TTC_SAFE_THRESHOLD = 4.6 s. Permite al agente aprender gradaciones de riesgo sin esperar la colisión.
\(a_t \in \{0, +1\}\): bonificación esparsa de llegada al waypoint activo (waypoint_guidance["is_completed"] = True).
\(\Delta t\): penalidad de tiempo (eficiencia). Evita que el agente aprenda a hovear indefinidamente cerca de los waypoints para acumular señal de proximidad sin avanzar.

Currículo de entrenamiento. Se recomienda iniciar con \(w_{\text{col}} \gg w_{\text{prog}} \gg w_{\text{near}}\) para que la política aprenda primero a no colisionar (comportamiento de seguridad mínimo); una vez que la tasa de colisión caiga por debajo del 20 % en el escenario de entrenamiento, se aumenta gradualmente \(w_{\text{prog}}\) para impulsar el comportamiento de avance. La secuencia de escenarios sigue el orden de dificultad de la tesis: Tier 0 → Tier 1 → Tier 2.

A8.5 Algoritmo de entrenamiento¶

Se propone PPO (Proximal Policy Optimization, [Schulman et al., 2017]) como algoritmo primario, implementado vía Stable-Baselines3 ([Raffin et al., 2021]).

Justificación de la elección¶

Algoritmo	Tipo	Ventaja	Limitación
PPO (recomendado)	On-policy	Estable en entornos con dinámica compleja; buen comportamiento en AirSim según Swift (Kaufmann et al., 2023)	Mayor costo de muestras que off-policy
SAC	Off-policy	Mayor eficiencia de muestras; apropiado para espacio continuo	Requiere ajuste fino de temperatura de entropía
DQN	Off-policy (discreto)	Línea base rápida; bajo costo de implementación	Sin soporte nativo para observaciones imagen + vector

PPO es el algoritmo que usa el sistema Swift de la Universidad de Zúrich (Kaufmann et al., 2023) para control de drones de carreras; en ese trabajo, una política PPO entrenada en AirSim superó en tiempo de vuelta a pilotos humanos campeones del mundo. Es el antecedente más directo en nivel de maniobra y en uso del mismo simulador. La convergencia on-policy es más predecible, lo que simplifica la interpretación de los resultados en un contexto de tesis.

Advertencia sobre generalización. El resultado de Swift ilustra tanto el potencial como el límite central del enfoque RL en robótica aérea: la política fue entrenada y evaluada en el circuito de carreras de Zúrich —geometría fija, velocidades máximas constantes, ausencia de obstáculos imprevistos— y no puede transferirse directamente a un entorno diferente sin reentrenamiento completo. Cambiar el trazado del circuito o la dinámica del dron degrada la tasa de éxito hasta el nivel de aleatoriedad. Este fenómeno de overfitting a la distribución de entrenamiento es estructural en RL, no un artefacto del método.

Para el brazo rl de esta tesis, el riesgo de especialización excesiva se mitiga parcialmente por tres decisiones de diseño:

Espacio de acciones discretas sobre macro-acciones: en lugar de generar velocidades directamente (como hace Swift), la política elige entre las seis macro-acciones ya validadas en los brazos fsm y reactive. Esto reduce el espacio de comportamientos "incorrectos" aprendibles a aquellos que el sistema ya sabe ejecutar con seguridad.
Currículo de escenarios por Tier: el agente se expone a tres niveles de dificultad (Tier 0 → 1 → 2) y cinco mapas diferentes durante el entrenamiento, forzando generalización a geometrías urbanas variadas en lugar de memorizar un circuito.
Capa deliberativa activa: cuando la política RL entra en un estado no representado en el entrenamiento (alta entropía de acción, múltiples ciclos de FRENAR), el barrido deep_vlm puede resolver el atasco y proponer una salida, igual que con el brazo fsm. Esto limita la región de fallo catastrófico de la política neuronal.

La validación en escenarios no vistos durante el entrenamiento —especialmente citymap_pilot— es la prueba empírica más directa de generalización, y su resultado es una de las incógnitas clave del protocolo de evaluación de §A8.6.

Arquitectura de la política¶

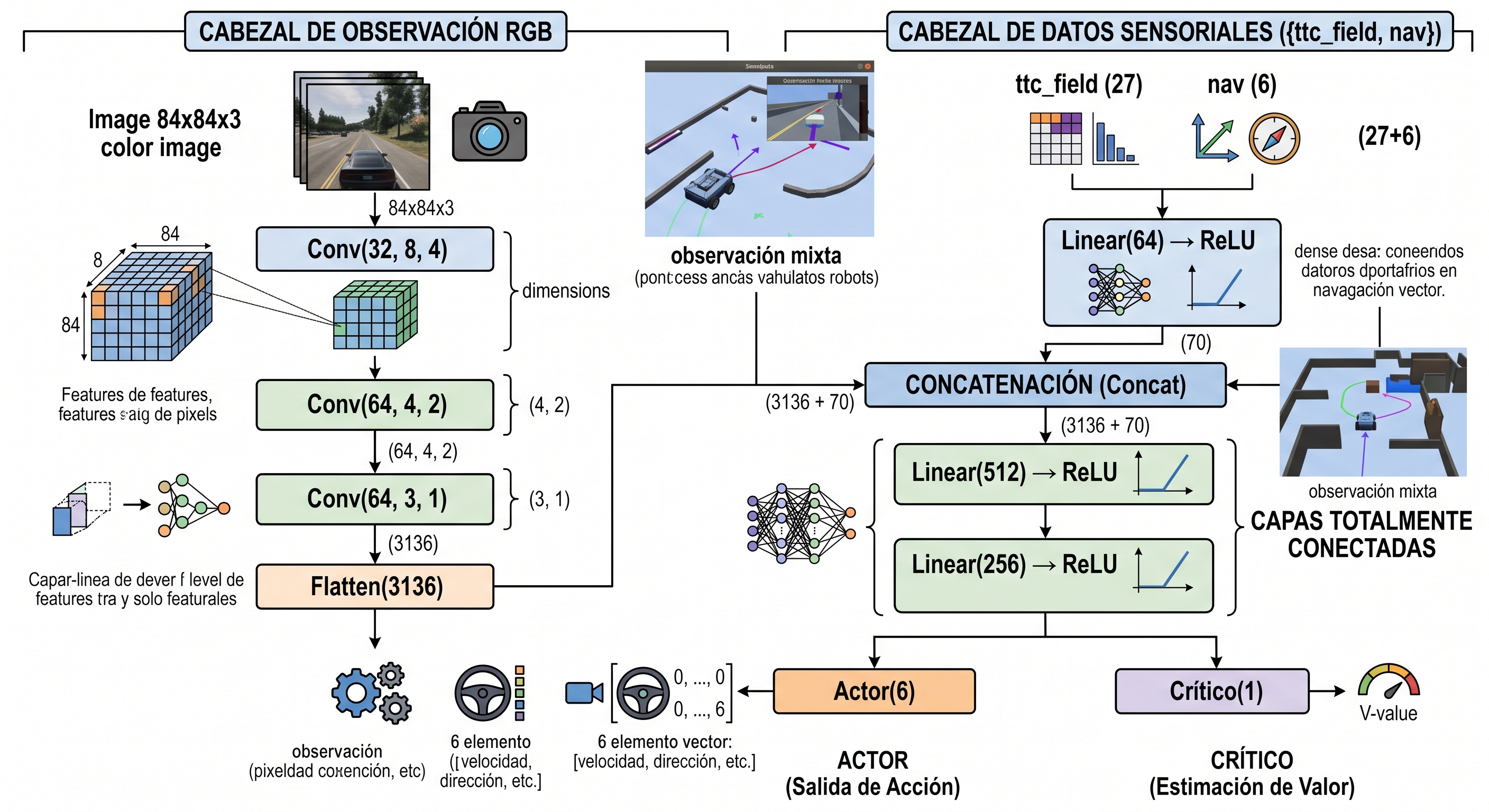

Para la observación mixta {rgb, ttc_field, nav} se propone una política de dos cabezales paralelos:

La rama CNN extrae características visuales del frame RGB. La rama FC procesa el campo de obstáculos serializado y el estado de guiado. La concatenación en el cuello de botella fuerza la política a integrar información visual y geométrica antes de tomar la decisión. Esta arquitectura es directamente compatible con CnnPolicy de Stable-Baselines3 cuando se define el espacio de observación como gym.spaces.Dict.

A8.6 Protocolo de evaluación comparativa¶

El brazo rl, una vez entrenado, debe evaluarse bajo exactamente el mismo protocolo que los brazos slm, fsm y reactive (cap. 10, §10.2), para que la comparación sea válida:

K = 10 semillas por celda, con la celda rl:depth (o rl sin barrido) agregada a cada lote

Los escenarios propuestos para la evaluación del brazo rl son los seis de la tesis (cap. 10, §10.3.4):

Escenario	Tier	Tipo
`minisim_clear`	0	Tránsito libre
`townsim_clear`	1	Tránsito libre
`citysim_clear`	2	Tránsito libre
`townsim_ini`	1	Obstrucción densa (corredor arbolado)
`townsim_calib_cruce_frontal`	1	Bloqueo frontal masivo
`citysim_pilot`	2	Obstrucción estructural (rodeo de manzanas)

Las métricas son las mismas que §10.6 (éxito, SPL, tiempo de misión, colisiones, distancia mínima, tasa de consulta) más dos métricas específicas del brazo rl:

policy_latency_ms: tiempo de inferencia de la política neuronal (objetivo < 5 ms en CPU, < 1 ms en GPU dedicada).
training_steps_to_convergence: número de pasos PPO hasta superar el criterio de éxito mínimo de R1 (tasa de llegada > 50 % en minisim_clear).

La tabla de comparación propuesta para el capítulo 11 sería:

Métrica	`reactive`	`fsm`	`slm`	`rl`
Tasa de éxito — tránsito libre	ref	ref	ref	?
Tasa de éxito — obstrucción densa	ref	ref	ref	?
Ratio tiempo vs. `reactive`	1.0×	?	?	?
Latencia de decisión	~0.1 ms	~0.2 ms	~0.1 s por consulta del lazo lento (profundidad; cap. 6, §6.14.3)	< 5 ms (estimado)
Consumo adicional de VRAM	—	—	~440 MiB (red de profundidad)	< 50 MB (CNN pequeña)

La hipótesis de trabajo es que el brazo rl superará al brazo reactive en escenarios de obstrucción densa (townsim_ini) donde el flujo óptico colapsa — porque la política neuronal puede aprender a actuar con observación visual directa, sin depender de la divergencia del flujo — y competirá con fsm en tránsito libre, donde la política debería aprender a elegir MANTENER_RUMBO de forma casi perfecta. Su comparación más relevante para la tesis es contra el brazo slm: ambos usan visión directa, pero slm juzga el espacio libre con una red de profundidad pre-entrenada de propósito general y traduce ese juicio a sub-metas, mientras que rl es una política especializada en el espacio de maniobras de este sistema.

A8.7 Dependencias y prerrequisitos¶

La implementación del brazo rl tiene las siguientes dependencias sobre el trabajo ya realizado:

Seis lotes completados (cap. 10, §10.5.3): la comparación slm vs. fsm vs. reactive debe tener resultados estables antes de agregar un cuarto brazo, para que la comparación tenga una línea base válida.
Brazo slm validado con DEADLOCK_STRATEGY=depth: la política RL se entrenará en el mismo entorno de simulación en el que se midió el slm; si ese entorno cambia durante el entrenamiento, los resultados no son comparables.

Las dependencias de software son mínimas (sobre el entorno conda airsimenv existente):

pip install stable-baselines3[extra]   # PPO, SAC, DQN + tensorboard
pip install gymnasium                  # gym API moderna (reemplaza gym)
pip install sb3-contrib                # TQC, RecurrentPPO si se necesitan

El entrenamiento puede ejecutarse en la misma máquina de desarrollo (RTX 5060, 8 GB VRAM), ya que el brazo rl no requiere inferencia de VLM durante el entrenamiento. El presupuesto estimado de VRAM para PPO con la arquitectura CNN propuesta (§A8.5) es < 2 GB, compatible con AirSim corriendo en paralelo.

Las referencias citadas en este anexo corresponden a las entradas del §13 del presente informe. La evaluación cuantitativa del brazo rl y su comparación con los tres brazos implementados forma parte del trabajo futuro descrito en §12.4.
